La double fonction du pilier Encode
- c’est au départ un pilier de cicatrisation (posé en fin de chirurgie implantaire)
- mais c’est aussi un pilier d’empreinte
Ce pilier vous permet donc de faire une empreinte très simple sans utiliser de transfert spécifique ce qui peut être particulièrement intéressant dans des zones postérieures d’accès limité en hauteur.
Fiche pratique réactualisée en juin 2025
Glossaire :
– implant sous-crestal = implant dont le col est placé sous le niveau osseux (en général 1mm)
– implant juxta ou supra-crestal = implant dont le col est placé au niveau du rebord osseux ou légèrement au-dessus
Astuces :
– nous avons placé un sommaire qui est « dynamique » : en cliquant sur une ligne de ce sommaire vous serez envoyé directement au paragraphe correspondant (pour revenir au sommaire : cliquez sur la flèche en bas à droite de votre écran)
– si vous cliquez sur un lien dans le texte (en général souligné ou en bleu), une page s’ouvrira séparément dans une nouvelle fenêtre, ce qui vous permettra d’avoir une vision plus synthétique et une exploitation plus efficace de toutes les informations
– si vous souhaitez imprimer cette fiche pratique, il vous suffit de cliquer sur l’icône d’imprimante en haut à droite
I/ Description du pilier Encode

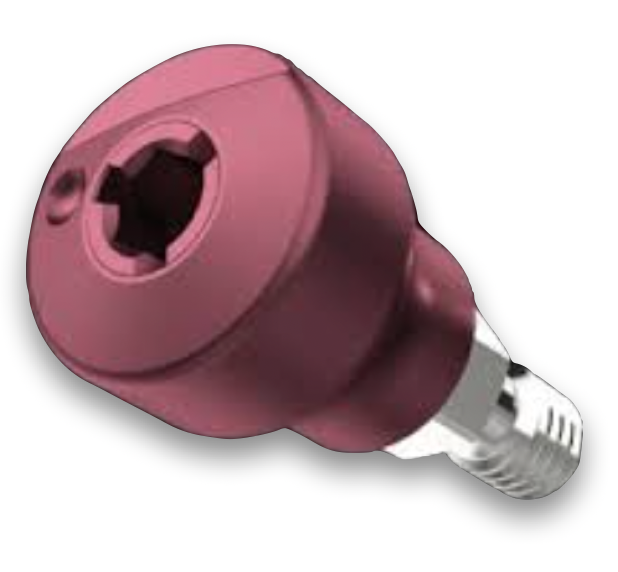

Fig 1a : Pilier Encode avec encodage du plateau supérieur
Le pilier Encode est un dispositif de couleur rose mat qui se présente en deux parties :
- le corps avec un hexagone à son embase qui permet un blocage en rotation
- une vis qui traverse la pièce pour assurer le serrage du pilier sur la tête de l’implant
Si vous avez à manipuler ce pilier (dépose ou repose) il faut utiliser votre tournevis universel hexagonal de 1,25mm (réf HX1,25 ou HXGR1,25) donc le tournevis que vous prenez depuis des années pour pratiquement toutes vos manipulations, mais en aucun cas un tournevis hexalobulaire :

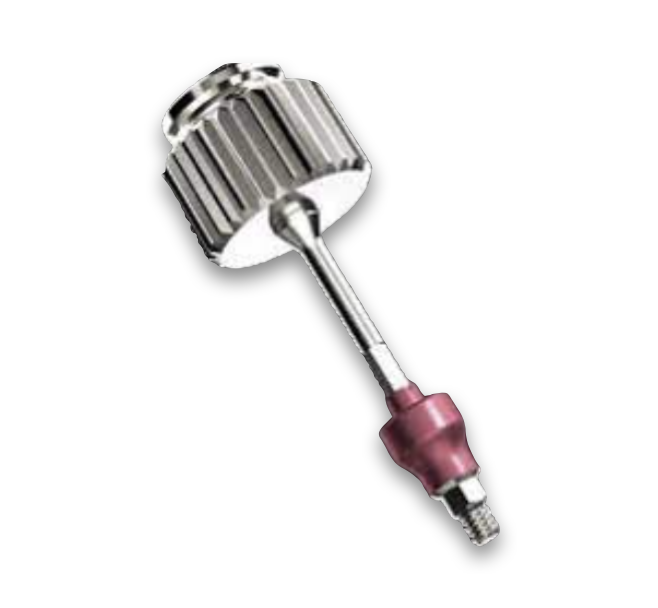

Fig1a : exemple de préhension du pilier Encode avec un tournevis rétentif (réf : HXGR1,25)
L’encodage fraisé sur le plateau supérieur de ce pilier Encode permet au laboratoire de l’identifier très précisément en ayant toutes les informations sur l’implant sous-jacent (fig 1a). Il est néanmoins plus prudent de donner en plus au laboratoire les références du pilier Encode ainsi que les références de l’implant (toutes ces informations vous ont été transmises par l’équipe chirurgicale lors du rapport de chirurgie).
Le pilier Encode dont le profil de départ est constant (= sans évasement) sur le premier millimètre au dessus du col de l’implant assure son positionnement parfait dans le cas d’un implant sous-crestal. En effet, le profil d’émergence de la base de ce pilier Encode correspond très exactement au col de l’implant et ne peut pas interférer avec la crête osseuse si l’implant est sous-crestal :

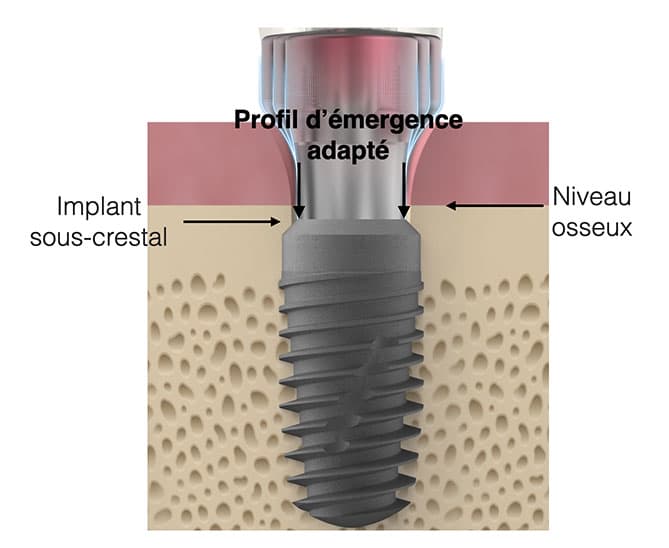

Fig 2 : pilier Encode avec profil adapté sans interférence avec l’os sur un implant sous-crestal
Ce pilier Encode peut bien évidemment aussi être mis en place sur un implant en position juxta ou supra-crestale.
Il existe en différentes hauteurs selon la traversée de la gencive (mais le premier millimètre est rectiligne dans tous les cas) :

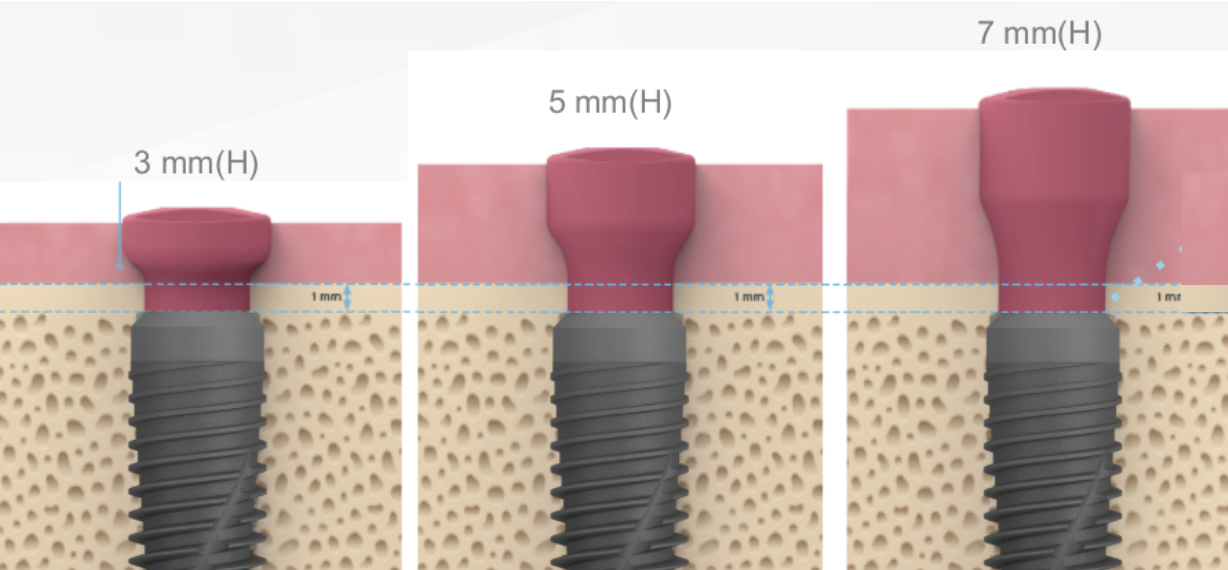

Fig 3 : différentes hauteurs possibles
II/ L’empreinte avec le pilier Encode
II1/ Le pilier Encode a été placé par l’équipe chirurgicale en fin de chirurgie
Dans ce cas vous pouvez passer directement à l’empreinte
Cette empreinte est simple pour vous puisque vous n’avez pas à dévisser ce pilier pour mettre en place un transfert. Cette empreinte peut se faire de façon « physique » avec une pâte (nous recommandons l’utilisation de l’Impregum) ou « optique » (= numérique) avec une caméra :
Fig 4a : à gauche empreinte avec Impregum ; à droite empreinte optique
Fig 4b : autre image d’empreinte numérique ou physique

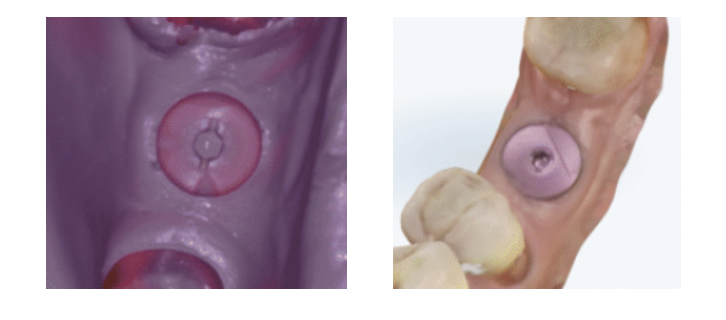

Fig 5 : Empreinte numérique (avec caméra) d’un Encode sur implant 11
Ce pilier Encode ne pourra pas être réutilisé pour un autre cas d’empreinte car ayant été « polué » durant les semaines de présence en bouche sur l’implant il faudrait le stériliser pour pouvoir le réutiliser ce qui lui ferait perdre ses qualités de précision pour une nouvelle empreinte.
Il doit donc être jeté une fois le travail prothétique terminé. En cas de question à ce sujet n’hésitez pas à nous contacter au 03 88 23 15 15.
II2/ vous décidez de placer un pilier Encode pour faire votre empreinte
L’implant peut être coiffé d’un pilier de cicatrisation classique mais vous préférez utiliser un pilier Encode plutôt qu’un transfert traditionnel pour faire votre empreinte (dans un cas d’implant postérieur où la hauteur de travail est limitée par exemple)
Dans ce cas vous dévissez le pilier de cicatrisation classique et vous le remplacez par le pilier Encode pour faire votre empreinte.
Dans ce cas, ce pilier Encode pourra être réutilisé pour une prochaine séance sur le même scénario (mise en place du pilier Encode juste le temps de faire votre empreinte) car il ne sera pas pollué (une simple décontamination à froid pour une nouvelle utilisation ne lui fera pas perdre ses performances)
II3/ Plus d’informations sur la prise de décision de choisir un pilier Encode
Allez sur les fiches pratiques :
- « arbres décisionnels pour l’empreinte d’un implant unitaire »
- « arbres décisionnels pour l’empreinte de plusieurs implants »
IV/ Références des piliers Encode
Ce pilier Encode existe en plusieurs références : TEEHA (TEEHA 3 4 ou 5 selon le diamètre du col de l’implant) pour tous les implants TSV ou TSX (sauf les rares implants “étroits”: TSX et Eztetic de plateforme prothétique à 2,9 mm réf : CEEHA).
Nous précisions que ces références correspondent à une nouvelle génération de piliers Encodes qui remplace la première en améliorant ses performances de précision.
Fig 6 : les différentes références
V/ Remarque importante à propos de la couleur du pilier Encode
Contrairement aux trois codes couleurs des piliers de cicatrisation classiques, la couleur de ce pilier Encode est toujours rose mat !
Ce choix a été fait pour que ce pilier reste discret en bouche d’un point de vue visuel et que par ailleurs son enregistrement optique par une caméra soit plus efficace (contrairement à un pilier de couleur métallique) : il ne s’agit donc pas du tout d’un code couleur !
Vous pouvez d’ailleurs voir sur le tableau des références de la Figure 6 que la couleur des piliers Encode est toujours rose alors que les codes couleurs des plateaux prothétiques au dessus sont différents et correspondent aux diamètres des plateaux prothétiques
VI/ Vidéo
Le petit « plus »pour finir, une vidéo sur le pilier Encode (cliquez sur l’image) :
Si vous avez des questions n’hésitez pas à nous appeler au 03 88 23 15 15 ou à contacter Marie Mingaud représentante ZimVie au 06 31 78 66 07
