Les nouveaux piliers coniques UMUA

Fiche pratique modifiée en juin 2025



A propos de cette Fiche Pratique :

– nous avons placé un sommaire « dynamique » : en cliquant sur une ligne de ce sommaire vous serez envoyé directement au paragraphe correspondant (pour revenir au sommaire : cliquez sur la flèche en bas à droite de votre écran)

– si vous cliquez sur un lien dans le texte (en général souligné ou en bleu), une page s’ouvrira séparément dans une nouvelle fenêtre, ce qui vous permettra d’avoir une vision plus synthétique et une exploitation plus efficace de toutes les informations

– si vous souhaitez imprimer cette fiche pratique, il vous suffit de cliquer sur l’icône d’imprimante en haut à droite

1/ Présentation de ces nouveaux piliers coniques UMUA



Ces nouveaux piliers (réf UMUA) vont remplacer les piliers coniques « traditionnels » (réf TAC ou AT utilisés depuis une vingtaine d’années) afin de vous offrir un plateau prothétique « universel » commun aux grandes firmes du marché (Nobel, Straumann, Dentsply etc.).

Ce plateau prothétique d’un diamètre de 4,8mm (et non plus 4,5mm comme les TAC) a pour intérêt d’être identique aux autres grands systèmes implantaires afin d’ergonomiser vos travaux transvissés, quelque soit la marque des implants posés : vous pourrez donc avec les composants liés à ces nouveaux piliers traiter prothétiquement un bridge transvissé réalisé sur des piliers coniques d’un autre système (comme les piliers Multi-Unit de Nobel-Biocare par exemple).

Nous tenons à vous rassurer quant au traitement des « futurs anciens » piliers de réf TAC : il faut savoir en effet qu’au cas où vous auriez besoin de changer en bouche un pilier de réf TAC, il y aura une possibilité de SAV et de réassorts pendant quelques années encore..

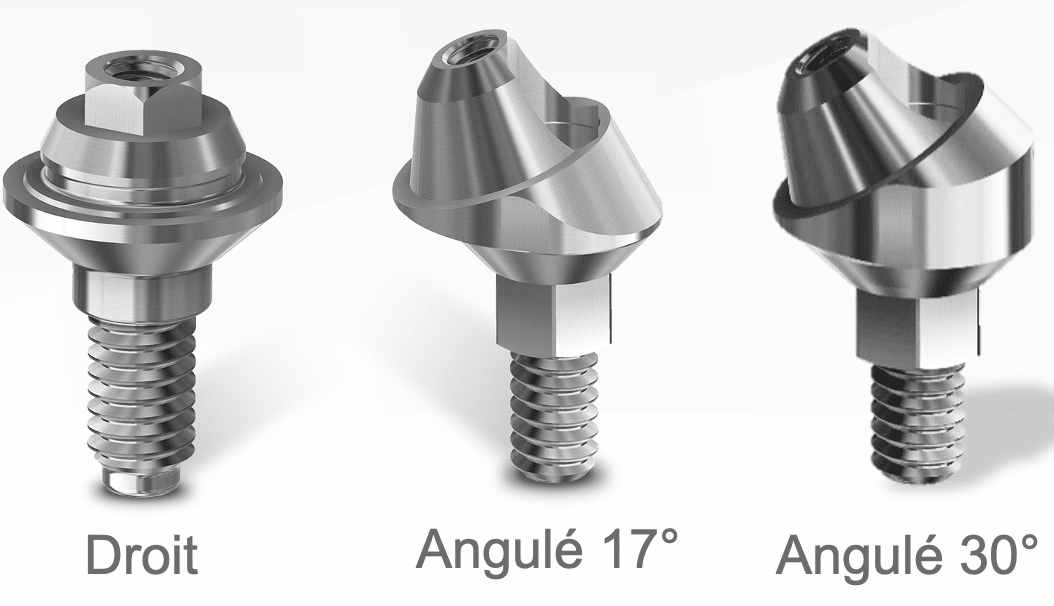

Ces piliers UMUA se présentent en trois versions :

• une version droite
• deux versions angulées à 17° et 30°















Pour plus d’informations sur ces piliers, cliquez sur l’image du Catalogue :





2/ Solutions à vos problèmes d’accès en bouche pour le vissage



L’axe de vissage peut parfois être difficile pour un tournevis selon la position ou l’axe de l’implant

– dans un secteur postérieur d’accès difficile pour la manipulation du tournevis

– ou dans un secteur antérieur si l’axe du tournevis interfère avec la partie cosmétique de la couronne



Vous avez alors la possibilité de mettre en place :

• un pilier UMUA angulé à 17° ou 30° qui vous facilitera l’accès au vissage mais qui peut poser un problème esthétique dans la région antérieure car une partie métallique de ce pilier pourra éventuellement être visible avec un effet disgracieux (ce qui n’est pas gênant dans une région postérieure)

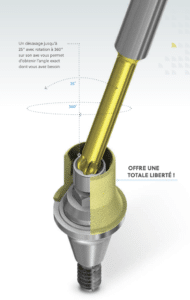

• un pilier UMUA droit (à privilégier dans le secteur antérieur pour le motif esthétique évoqué précédemment) recouvert d’une coiffe Ti-base à canal de vis désaxé que vous mettrez en place avec un tournevis hexalobulaire spécifique à ces piliers UMUA (qui est en version dorée contrairement à la version argentée pour les piliers Gentek) lequel vous octroiera un angle de travail jusqu’à 25 degrés (permettant d’éviter une interférence du tournevis avec la partie cosmétique de la couronne) :

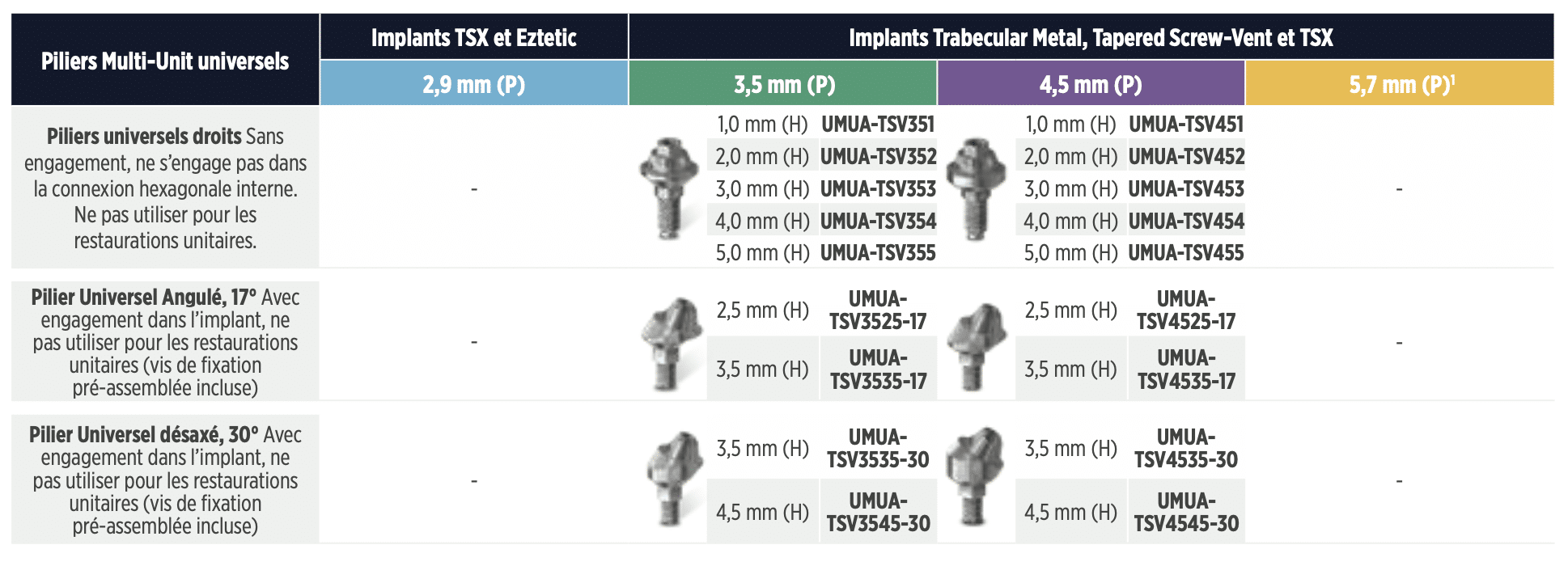

Voici les références des piliers droits et angulés à 17° ou 30° :

Pour le moment, il n’existe pas de piliers UMUA pour une plateforme prothétique de 5,7mm (ce qui sera sans doute rectifié dans les prochains temps).

Il n’est donc pas possible de traiter un implant TSV de plateforme prothétique de 5,7mm actuellement avec ces nouveaux piliers UMUA (mais il est vrai que ces implants très larges de la gamme TSV sont très rarement posés) : il vous faudra le cas échéant utiliser un pilier TAC.

3/ Quelles pièces utiliser pour la partie prothétique sur ces piliers UMUA ?



– ces piliers UMUA peuvent être coiffés par des Ti-base droits de 6 ou 8 mm de hauteur (réf UMUA-TTS ou UMUA-TTL) ou par des Ti-base à canal de vis désaxé (réf UMUA-ASCT) : ce sont ces Ti-bases qui sont choisis en première intention pour les piliers UMUA

Vous pouvez retrouver ces piliers UMUA et leurs coiffes en bas de la page 6 du catalogue « Solutions prothétiques pour implants TSX, Trabecular, TSV et Eztetic » :

Si vous choisissez de faire une empreinte optique vous devez dans ce cas utiliser le scanbody de référence UMUA-SBIO (visible dans le tableau ci-dessus)



Détail des trois différentes Ti-bases qui peuvent être choisies pour coiffer les piliers UMUA :



– ces piliers UMUA peuvent aussi être coiffés par des Ti-bases Gentek de référence : ZFX11-ZB-LP-48 que vous trouverez page 12 du catalogue Gentek :



Si vous choisissez de faire une empreinte optique vous devez dans ce cas utiliser le scanbody de référence ZFX05Z-ZB-LP-48 (en bas de la page 14 du catalogue Gentek) :











En cas de doutes adressez-vous à votre laboratoire de prothèse ou contactez soit par mail l’assistance technique de ZimVie (cliquez) soit par téléphone Marie Mingaud, représentante ZimVie au ‭06 31 78 66 07



Pour mémoire, sachez qu’il existe toujours la version Ti-Base Gentek dédiée aux « futurs anciens » piliers coniques TAC d’un plateau de 4,5mm. Pour en savoir plus, cliquez sur le lien correspondant à ce sujet dans la Fiche Pratique « Les piliers Gentek actuellement disponibles pour vos restaurations sectorielles ou complètes »

4/ Quels tournevis et vis utiliser ?

4.1 Si vous avez à poser le pilier UMUA en bouche

– Pilier UMUA droit

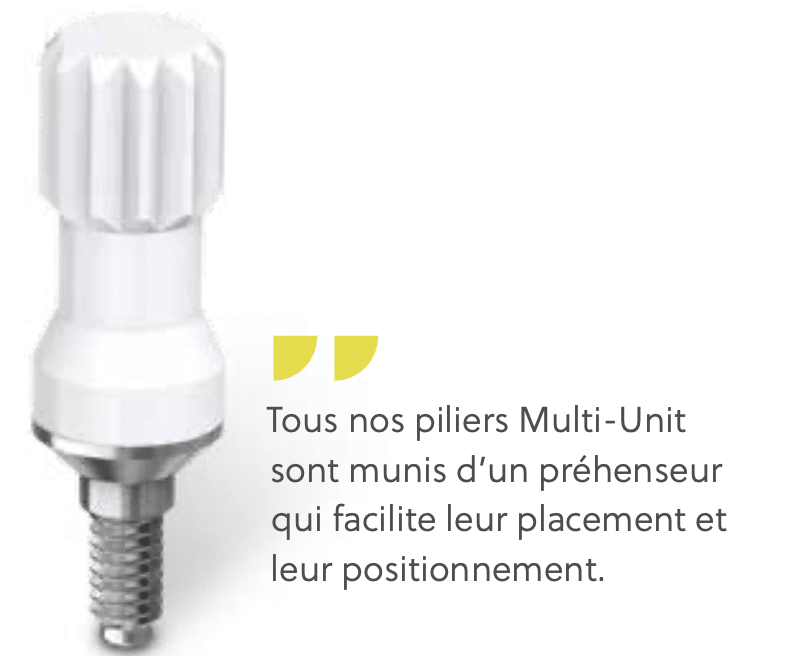

Placez le pilier droit à la main avec le préhenseur blanc qui l’équipe :

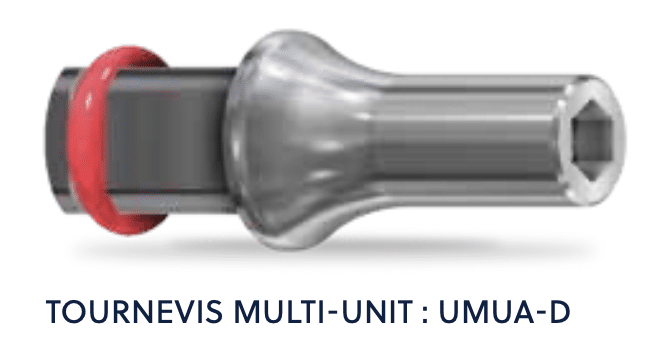

Puis retirez ce préhenseur pour finir le vissage avec un insert tournevis spécifique (réf UMUA-D) qui permettra de visser le pilier directement sur l’implant (sans le transvisser) :

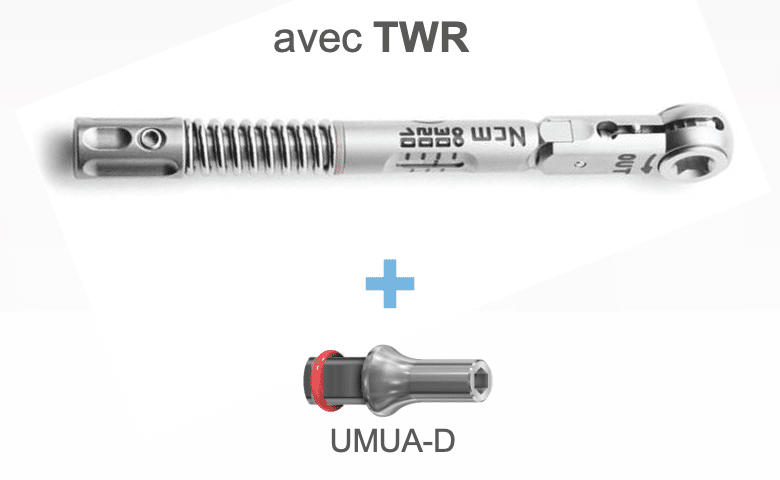

Ce tournevis peut être activé avec la clef dynamométrique de référence TWR pour contrôler le couple de serrage à 30N.cm. Cette clef dynamométrique est insérée sur la bague rouge :

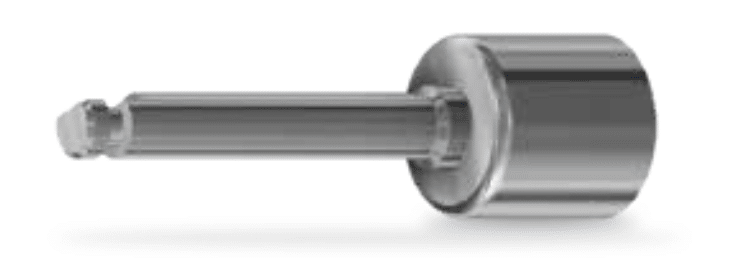

Il est aussi possible d’utiliser un mandrin spécifique (adaptateur ISO) pour terminer le vissage à 30N.cm. Ce mandrin s’insère sur le tournevis multi-unit au niveau de sa bague rouge :



Cet adaptateur permet d’utiliser un contre-angle (pour les adeptes de cette technique) ou une clef à torque contrôlable.

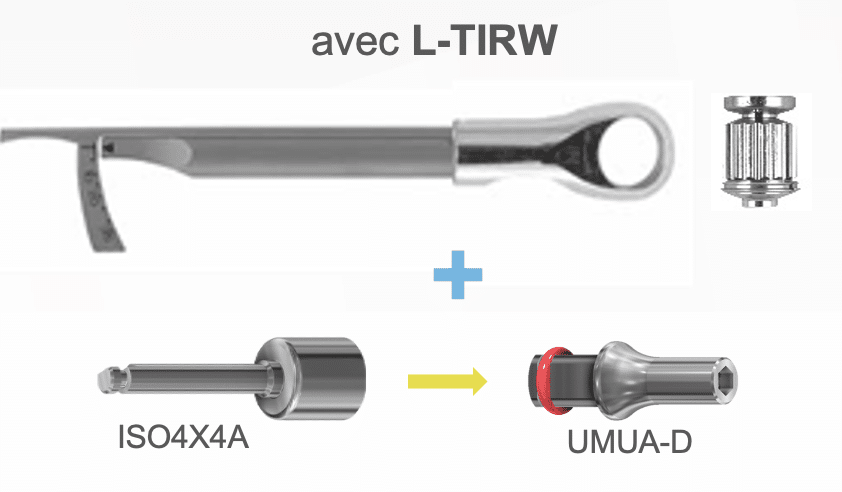

Exemple d’utilisation avec une clef à torque contrôlable de référence L-TIRW (différente de la précédente) :















– Pilier UMUA angulé

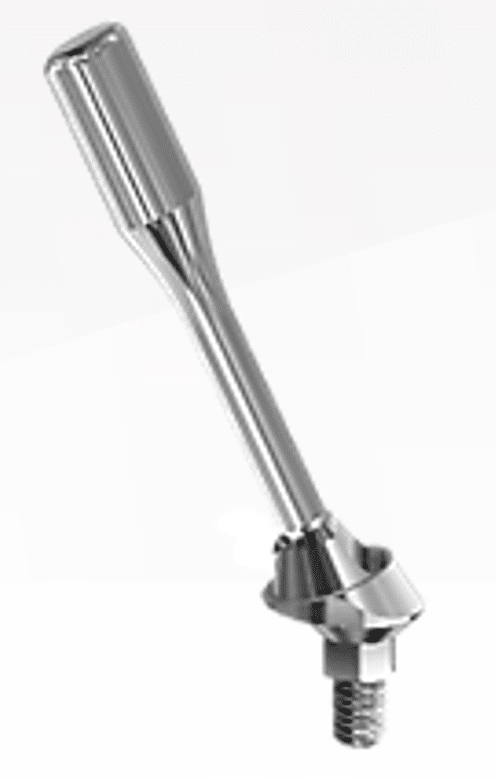

Placez le pilier angulé à la main avec le support qui l’équipe (qui est métallique dans ce cas). Ce support métallique vous donne une idée précise de l’axe prothétique lors de l’insertion du pilier angulé en bouche :

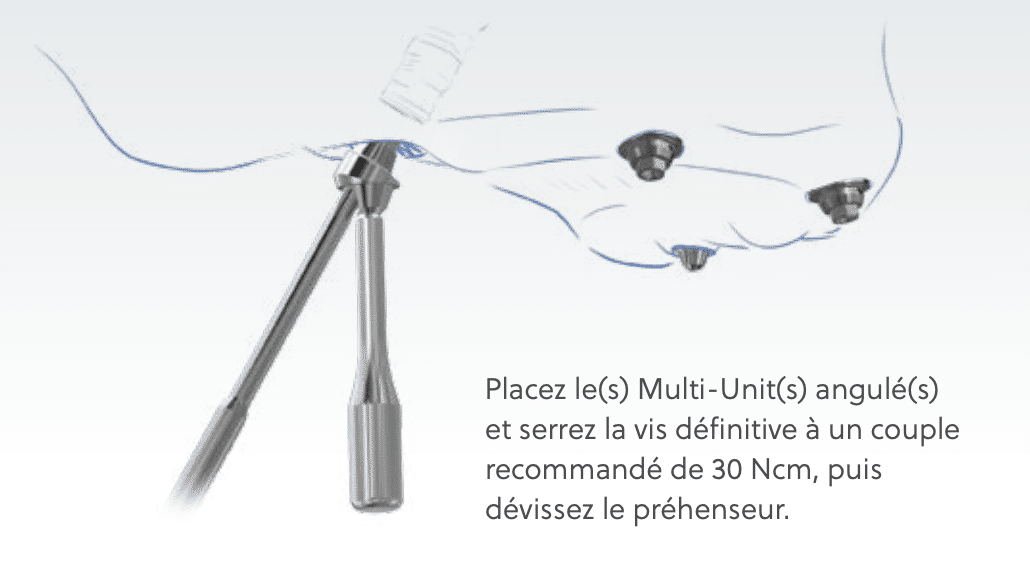

Nous regrettons que ce support métallique soit aussi long ! (ce qui peut être gênant dans des zones postérieures avec une ouverture buccale réduite). Précisons toutefois que l’axe prothétique de ces piliers angulés est justement plus mésial comme le montre l’image suivante :

Une fois le pilier en place, retirez le support pour finir le vissage avec un tournevis hexagonal de 1,25mm (par exemple réf HX1,25 ) à serrer à un couple de 30N.cm avec une clef dynamométrique (ou un contre-angle) :

exemple de tournevis hexagonal réf HX1,25



4.2 Pour visser la coiffe sur le pilier UMUA

Il existe deux vis différentes pour transvisser le dispositif sur les piliers UMUA :

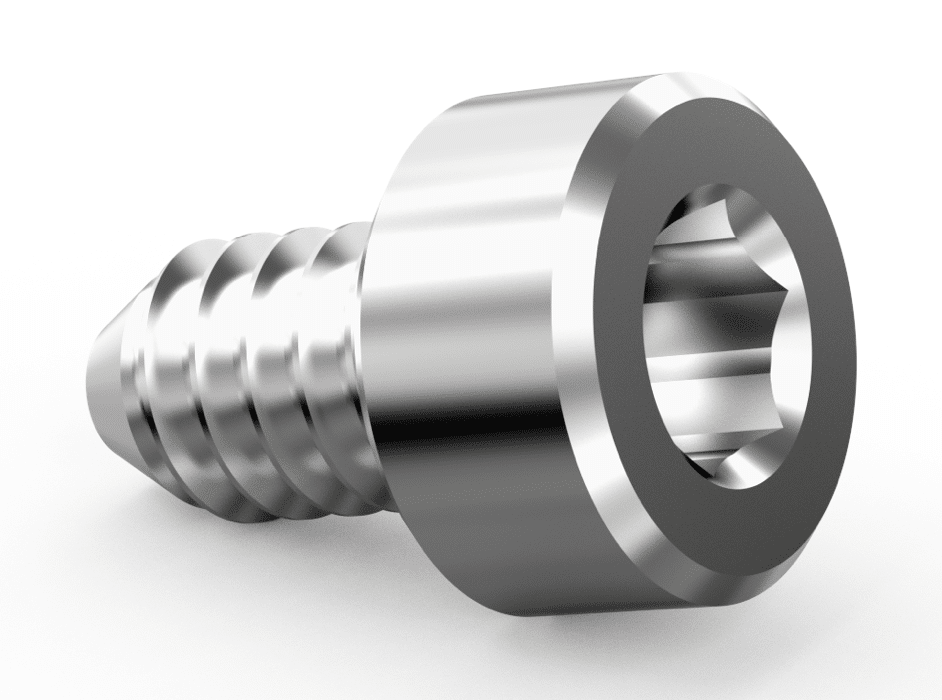

• vis pour coiffe sur pilier UMUA droit (réf UMUA-S)
• vis pour coiffe sur pilier UMUA à rattrapage d’axe  (réf : UMUA-SCTS)



Exemple de vis UMUA-SCTS pour pilier à rattrapage d’axe (noter le profil interne caractéristique pour l’insertion du tournevis hexalobulaire) :



Exemple de coiffe sur pilier UMUA à rattrapage d’axe : la vis de référence UMUA-SCTS est activée avec un tournevis hexalobulaire :

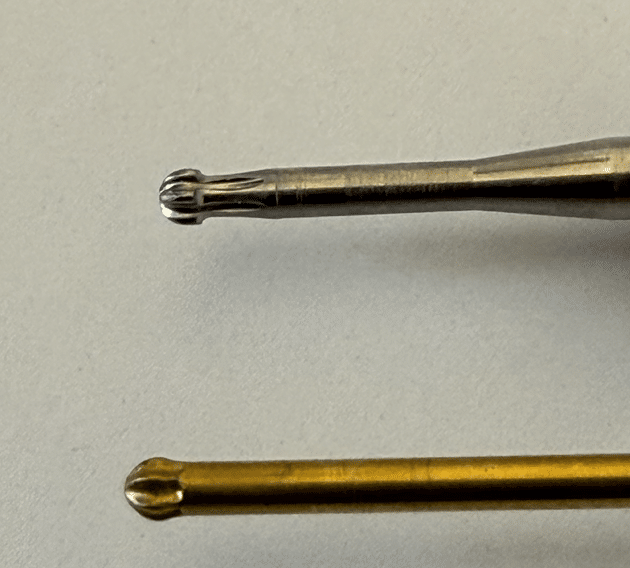

Attention de ne pas confondre ! ce tournevis hexalobulaire pour pilier UMUA est de couleur dorée afin de ne pas le confondre avec un tournevis hexalobulaire pour piliers Ti-base Gentek à rattrapage d’axe. En effet, la dimension de la connexion interne est différente pour ces vis pour piliers Ti-base Gentek à rattrapage d’axe et de ce fait les dimensions des tournevis doré ou argenté sont différentes comme le montre l’image suivante :



La référence de ce tournevis hexalobulaire doré est : ASC-SD 24 (ou 30 selon la longueur du tournevis)

.

5/ Evolutions prochaines

• Pour le moment nous sommes en attente de piliers coniques UMUA pour les implants d’un plateau prothétique de diamètre de 2,9mm (Implants Eztetic et TSX 3,1mm) : sortie prévue pour 2026 (en attente de confirmation de la société ZimVie)
• Ces piliers UMUA seront par ailleurs bientôt déclinés aussi dans une version anatomique dont l’émergence sera plus adaptée à certains profils gingivaux : en attente de plus d’informations

Si vous avez des questions n’hésitez pas à nous appeler au 03 88 23 15 15 ou à contacter Marie Mingaud représentante ZimVie au ‭06 31 78 66 07‬ (merci pour sa contribution active !)
